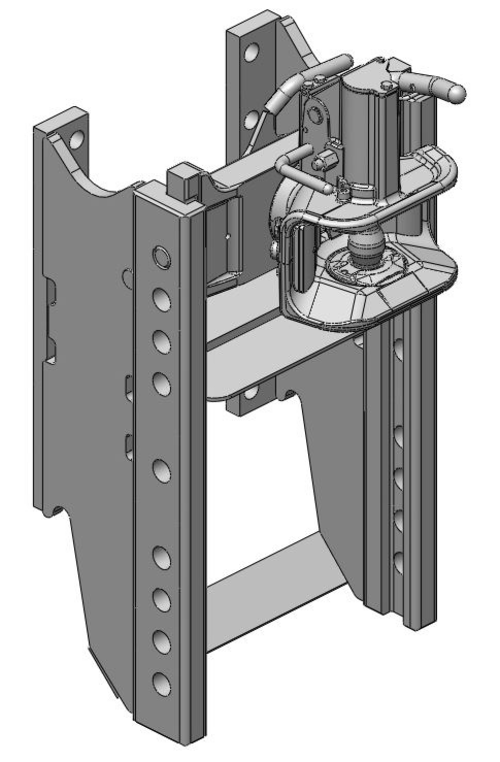

Einsätze für Lagerböcke | Einsätze | Art.Nr. 03.6330.44-A02

Details:
Verbindungstyp K80® Zug-Kugelkupplung System
Einbaumaß Scharmüller S32 (330/25/32)
Bauartgenehmigung   e1 00190 ND, e4 D 0123, M 9667, M 9795
Typ 373116, 670000
Max. Zul. D-Wert (kN) 83,9
Max. Zul. Stützlast (kg) 2000
Bohrung / Gewinde M20
Ausladung (mm) 155
Höhe Adapterplatte (mm) 180
Verriegelung K80® Manuell
● für Untenanhängung mit Weitwinkelgelenkwellen-Betrieb

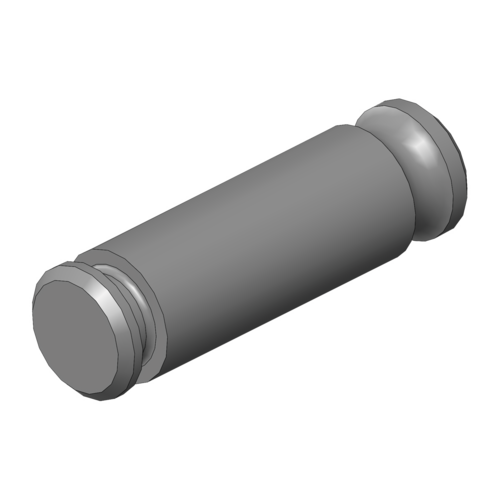

● Absteckbar mit Bolzen
Farbe   Schwarz
Downloads:
Wartungsanleitung.pdf
  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Passende Produkte

00.520.024.0-A02

Art.Nr. 00.520.024.0-A02

Zwangslenkungsteile | Für K80®-Kugeleinsätze

K50 Zwangslenkungs-Anbausystem Scharmüller

Bohrbild (mm): 140x80

● für Fahrtrichtung rechts

Distanz K80® zu K50 (mm): 250

● zugelassen für Lenkkräfte bis 20kN (2to)

00.520.032.0-A02

Art.Nr. 00.520.032.0-A02

Zwangslenkungsteile | Für K80®-Kugeleinsätze

K50 Zwangslenkungs-Anbausystem Scharmüller

Bohrbild (mm): 140x80

● Beidseitig

Distanz K80® zu K50 (mm): 250

● zugelassen für Lenkkräfte bis 20kN (2to)

00.520.124.0-A02

Art.Nr. 00.520.124.0-A02

Zwangslenkungsteile | Für K80®-Kugeleinsätze

K50 Zwangslenkungs-Anbausystem Scharmüller

Bohrbild (mm): 140x80

● für Fahrtrichtung links

Distanz K80® zu K50 (mm): 250

● zugelassen für Lenkkräfte bis 20kN (2to)

00.132.06.0-SET-A02

Art.Nr. 00.132.06.0-SET-A02

Lagerböcke | Standard

Einbaumaß Scharmüller S32 (330/25/32)

● Schlussquerträger Q33/Q34 von Daimler erforderlich
● für Typ 405 (Euro 5) Modelle 2 Stk.Scharmüller Seitenstreben notwendig
● passend mit Scharmüller Schlussquerträger Art. Nr. 34.437.000.0 & 34.437.002.0 für Typ 425, 435, 437.1, 437.4

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2500

Genehmigungsstatus: ABG Allgemeine Bauartgenehmigung

Zubehör

10.730.800.0

Art.Nr. 10.730.800.0

Zubehör | Abdeckkappen Schaumstoffringe

● Abdeckkappe K80®

20.412.000

Art.Nr. 20.412.000

Zubehör | Abdeckkappen Schaumstoffringe

● Schaumstoffring K80®

10.333.3280.0

Art.Nr. 10.333.3280.0

Zubehör | Verschleißlehren

● Verschleißlehre K80®

20.600.122-SET

Art.Nr. 20.600.122-SET

Zubehör | Wartungszubehör

● Hochleistungsschmierstoff Karton (12 Stk.)

20.600.123

Art.Nr. 20.600.123

Zubehör | Wartungszubehör

● Wartungsbox K80® / K50

20.600.125

Art.Nr. 20.600.125

Zubehör | Wartungszubehör

● Handhebelfettpresse
