Zugmäuler | Standard mit Adapterplatte | Art.Nr. 07.3303.191-A02

Details:
Verbindungstyp selbsttätige Bolzenkupplung CH-I (38mm)
Einbaumaß Scharmüller S32 (330/25/32)
Max. Zul. D-Wert (kN) 120,2
Max. Zul. Stützlast (kg) 2000
Höhe Adapterplatte (mm) 120
● Fernbedienungsvorbereitung für Scharmüller
● Höhenverstellbar mit Handgriff
Farbenvarianten:
Art.Nr. Farbe
07.3303.191-A02Schwarz
07.3303.191-A17JD-Grün
  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Zubehör

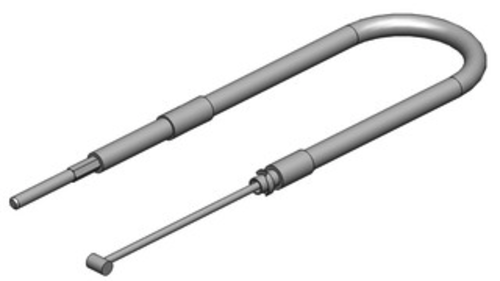

02.429.121

Art.Nr. 02.429.121

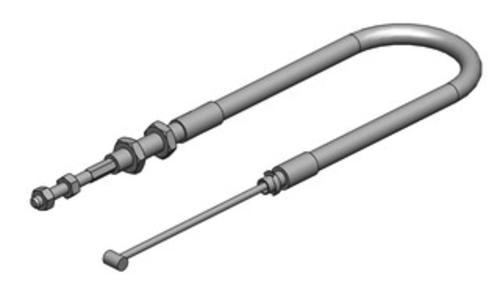

Zubehör | Bowdenzüge

Länge (mm): 1350

Bowdenzuglänge (mm): 1185

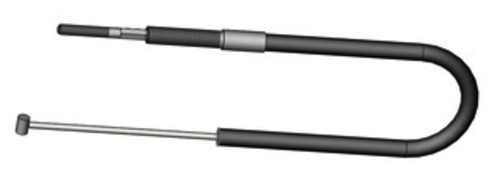

02.429.144

Art.Nr. 02.429.144

Zubehör | Bowdenzüge

Länge (mm): 1650

Bowdenzuglänge (mm): 1445

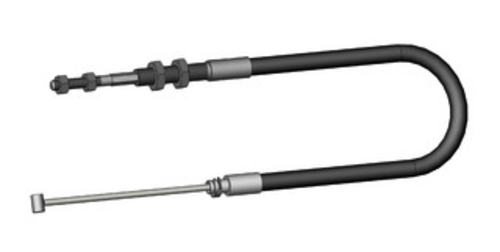

02.429.159

Art.Nr. 02.429.159

Zubehör | Bowdenzüge

Länge (mm): 1800

Bowdenzuglänge (mm): 1595

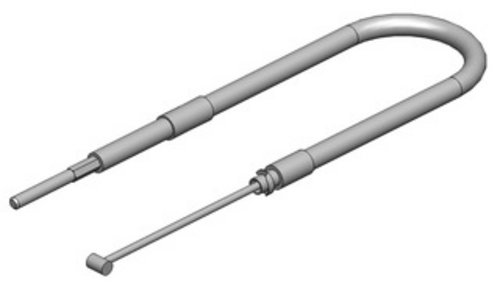

02.429.1650

Art.Nr. 02.429.1650

Zubehör | Bowdenzüge

Länge (mm): 1870

Bowdenzuglänge (mm): 1710

02.429.175

Art.Nr. 02.429.175

Zubehör | Bowdenzüge

Länge (mm): 1900

Bowdenzuglänge (mm): 1750

02.429.1750

Art.Nr. 02.429.1750

Zubehör | Bowdenzüge

Länge (mm): 1928

Bowdenzuglänge (mm): 1750

02.429.200

Art.Nr. 02.429.200

Zubehör | Bowdenzüge

Länge (mm): 2150

Bowdenzuglänge (mm): 2000

02.429.217

Art.Nr. 02.429.217

Zubehör | Bowdenzüge

Länge (mm): 2321

Bowdenzuglänge (mm): 2170

02.429.217.1

Art.Nr. 02.429.217.1

Zubehör | Bowdenzüge

Länge (mm): 2355

Bowdenzuglänge (mm): 2170

02.429.3050

Art.Nr. 02.429.3050

Zubehör | Bowdenzüge

Länge (mm): 3228

Bowdenzuglänge (mm): 3050

Ersatzteile

10.333.5082.0

Art.Nr. 10.333.5082.0

Deckel

● 256x114x3

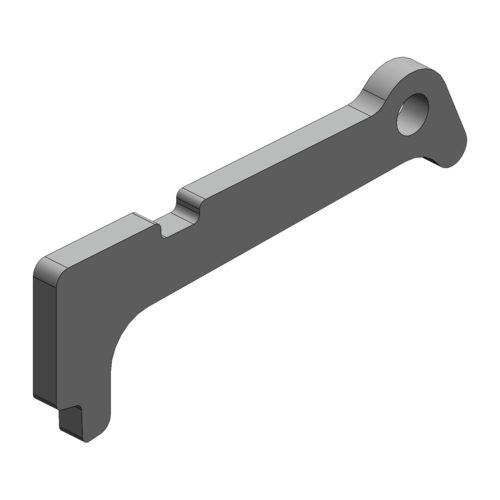

10.334.134.1

Art.Nr. 10.334.134.1

Verriegelungsklinke

● 5x106

10.402.555.1

Art.Nr. 10.402.555.1

Bolzen

● 25x89

10.645.627.1

Art.Nr. 10.645.627.1

Betätigungsgriff

● Ø96

10.711.101.0

Art.Nr. 10.711.101.0

Anzeigeeinheit

20.106.045

Art.Nr. 20.106.045

Schraube

● M6x16-SK-8.8

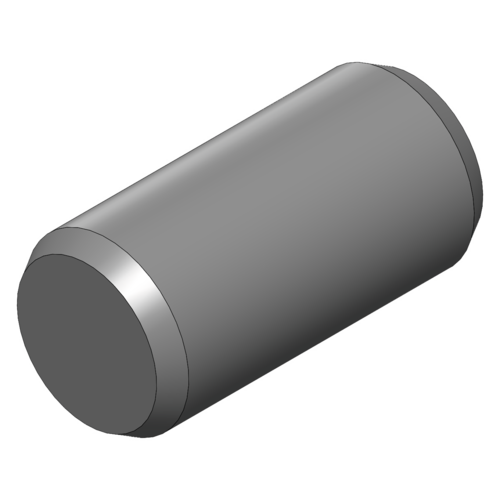

20.173.055

Art.Nr. 20.173.055

Zylinderstift

● 5x50

20.173.130

Art.Nr. 20.173.130

Zylinderstift

● 10x30

20.173.136

Art.Nr. 20.173.136

Zylinderstift

● 10x36

20.180.325

Art.Nr. 20.180.325

Druckfeder

● 24x65

Zugmäuler CH-I 38mm
