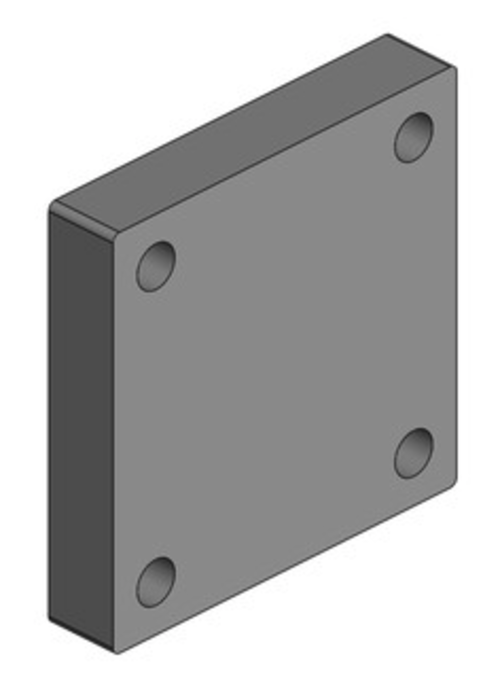

Zubehör | Anschweißplatten | Art.Nr. 00.645.10.0

Details:
Bohrbild (mm) 120x120
Bohrung / Gewinde M20
Bohrbildlöcher 4
Flanschausrichtung Vertikal
Montage-Positionen 1
  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Zubehör

00.664.17.1-A02

Art.Nr. 00.664.17.1-A02

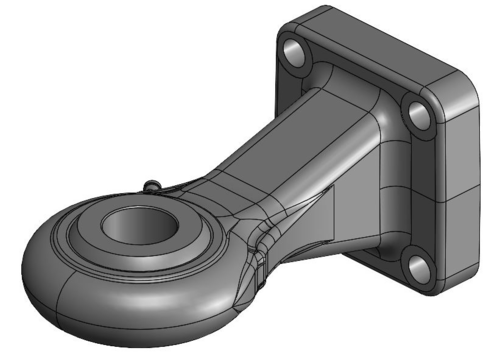

Zugösen | Flansch

Kugelgelenk Zugöse Cat. 4 DØ51mm

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 245

Max. Zul. D-Wert (kN): 76,3

Max. Zul. Stützlast (kg): 2500

00.664.21.0-A02

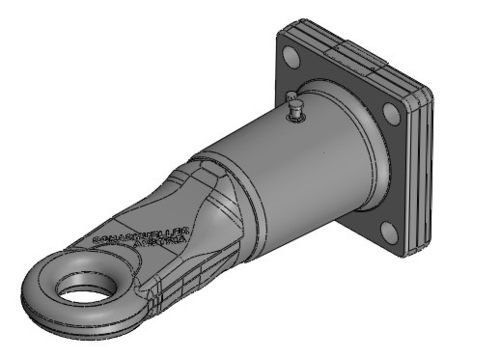

Art.Nr. 00.664.21.0-A02

Zugösen | Flansch

Norm Zugöse DØ40mm (42mm stark)

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 260

mit Buchse

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

Genehmigungsstatus: VO (EU) 2015/208

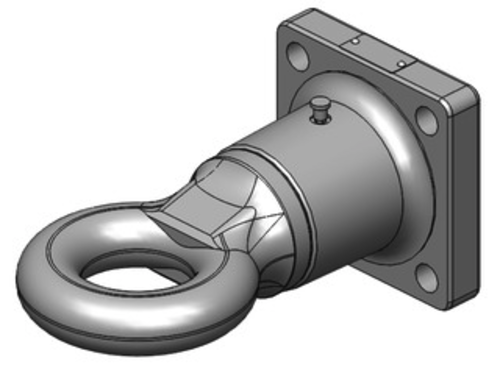

00.664.40.0-A02

Art.Nr. 00.664.40.0-A02

Zugösen | Flansch

Ring Zugöse DØ50mm drehbar (Hitchring)

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 290

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

Genehmigungsstatus: ABG Allgemeine Bauartgenehmigung

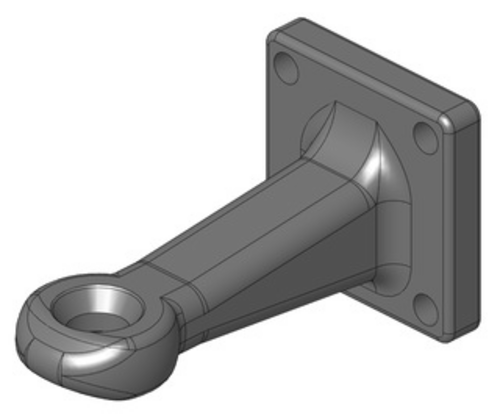

00.664.42.1-A90

Art.Nr. 00.664.42.1-A90

Zugösen | Flansch

Ring Zugöse DØ50mm starr (Hitchring)

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 277

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

Genehmigungsstatus: VO (EU) 2015/208

00.664.43.0-A02

Art.Nr. 00.664.43.0-A02

Zugösen | Flansch

Ring Zugöse DØ50mm starr (Hitchring)

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 260

Max. Zul. D-Wert (kN): 84,2

Max. Zul. Stützlast (kg): 2500

Genehmigungsstatus: ABG Allgemeine Bauartgenehmigung

00.664.48.1-A02

Art.Nr. 00.664.48.1-A02

Zugösen | Flansch

Ring Zugöse DØ50mm drehbar (Hitchring)

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 332

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

Genehmigungsstatus: VO (EU) 2015/208

00.664.60.0-A02

Art.Nr. 00.664.60.0-A02

Zugösen | Flansch

Ring Zugöse NATO DØ76mm drehbar

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 240

Max. Zul. D-Wert (kN): 83,3

Max. Zul. Stützlast (kg): 2500

Genehmigungsstatus: 94/20/EG

00.664.610.1-A02

Art.Nr. 00.664.610.1-A02

Zugösen | Flansch

Ring Zugöse Cuna E3 DØ35mm drehbar

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 301

Nur in Italien verwendbar

Max. Zul. D-Wert (kN): 44,2

Max. Zul. Stützlast (kg): 1500

Genehmigungsstatus: VO (EU) 2015/208

00.664.621.0-A02

Art.Nr. 00.664.621.0-A02

Zugösen | Flansch

Ring Zugöse Cuna F2 DØ50mm drehbar

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 332

Nur in Italien verwendbar

Max. Zul. Stützlast (kg): 2000

Max. Zul. Anhängelast (kg): 14000

Genehmigungsstatus: CUNA

00.664.622.0-A02

Art.Nr. 00.664.622.0-A02

Zugösen | Flansch

Ring Zugöse Cuna F2 DØ50mm drehbar

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 332

Nur in Italien verwendbar

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

Genehmigungsstatus: VO (EU) 2015/208

00.664.631.0-A02

Art.Nr. 00.664.631.0-A02

Zugösen | Flansch

Ring Zugöse Cuna F3 DØ76mm drehbar

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 351

Nur in Italien verwendbar

Max. Zul. Stützlast (kg): 2500

Max. Zul. Anhängelast (kg): 20000

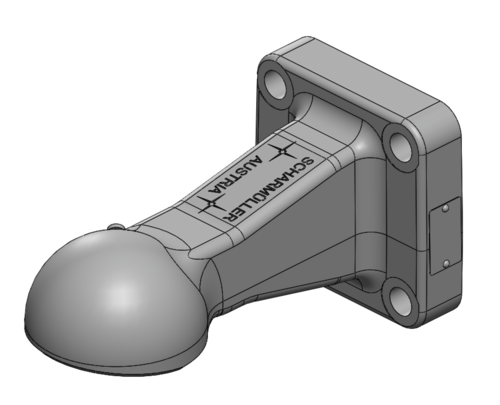

Genehmigungsstatus: CUNA

00.664.91.1-A02

Art.Nr. 00.664.91.1-A02

Zugösen | Flansch

K80® Zugöse Zug-Kugelkupplung System

Bohrbild (mm): 120x120

Bohrung / Gewinde: M20

Ausladung (mm): 250

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

Genehmigungsstatus: VO (EU) 2015/208

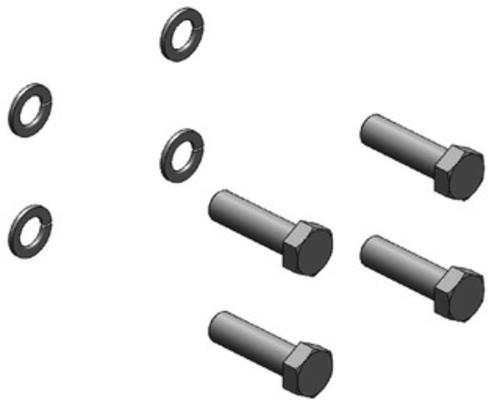

00.950.21.0

Art.Nr. 00.950.21.0

Zubehör | Schraubensätze

4x M20x60-SK-10.9
