Tragplatten | Standard | Art.Nr. 00.960.308.0-A11

Details:
Verbindungstyp K80® Zug-Kugelkupplung System
Montageanleitung   e1 00453 ND
Typ 960308
Max. Zul. D-Wert (kN) 97,1
Max. Zul. Stützlast (kg) 3000
Ausladung (mm) 241
Länge (mm) 965
Breite (mm) 270
Montage-Positionen 1
Stärke (mm) 50
Verriegelung K80® Manuell
Farbe   AGCO-Grau
Downloads:
Wartungsanleitung.pdf
Beschreibung

● passend für Scharmüller Lagerbock mit Zugpendelrahmen

Geeignete Schlepper/Traktoren
Massey Ferguson:8700 Dyna-VT: 8727, 8730, 8732, 8735, 8737, 8740; 8S Dyna E-Power: 8S.205, 8S.225, 8S.245, 8S.265; 8S Dyna-7: 8S.205, 8S.225, 8S.245, 8S.265; 8S Dyna-VT: 8S.205, 8S.225, 8S.245, 8S.265, 8S.305
Valtra:S4-Serie: 274, 294, 324, 354, 374, 394;
  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Passende Produkte

00.126.70.1-A11

Art.Nr. 00.126.70.1-A11

Lagerböcke | Standard

Zugzapfen (Pitonfix)

Einbaumaß Scharmüller S32 (390/25/32)

Verriegelung: Pitonfix Manuell

Max. Zul. D-Wert (kN): 97,1

Max. Zul. Stützlast (kg): 3000

00.126.05.0-A11

Art.Nr. 00.126.05.0-A11

Lagerböcke | vorbereitet Zugpendel

Einbaumaß Scharmüller S32 (390/25/32)

Max. Zul. D-Wert (kN): 97,1

Max. Zul. Stützlast (kg): 2000

00.826.70.0-A11

Art.Nr. 00.826.70.0-A11

Zugpendel | Nachrüstsätze

Zugpendel Cat. 2 (31,5mm Bolzen)

Montage-Positionen: 2

Zugpendel Breite x Höhe (mm): 80x50

Max. Zul. Stützlast (kg): 2200

00.126.80.1-A11

Art.Nr. 00.126.80.1-A11

Lagerböcke | Standard

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (390/25/32)

Verriegelung: K80® Manuell

Max. Zul. D-Wert (kN): 104

Max. Zul. Stützlast (kg): 4000

00.521.155.0-A11

Art.Nr. 00.521.155.0-A11

Zwangslenkungsteile | Für K80®-Lagerböcke / Tragplatten

K50 Zwangslenkungs-Anbausystem Scharmüller

● Beidseitig

Distanz K80® zu K50 (mm): 250

● zugelassen für Lenkkräfte bis 20kN (2to)

00.521.156.0-A11

Art.Nr. 00.521.156.0-A11

Zwangslenkungsteile | Für K80®-Lagerböcke / Tragplatten

K50 Zwangslenkungs-Anbausystem Scharmüller

● für Fahrtrichtung links

Distanz K80® zu K50 (mm): 250

● zugelassen für Lenkkräfte bis 20kN (2to)

00.521.157.0-A11

Art.Nr. 00.521.157.0-A11

Zwangslenkungsteile | Für K80®-Lagerböcke / Tragplatten

● für Fahrtrichtung rechts

Distanz K80® zu K50 (mm): 250

● zugelassen für Lenkkräfte bis 20kN (2to)

Zubehör

10.730.800.0

Art.Nr. 10.730.800.0

Zubehör | Abdeckkappen Schaumstoffringe

● Abdeckkappe K80®

20.412.000

Art.Nr. 20.412.000

Zubehör | Abdeckkappen Schaumstoffringe

● Schaumstoffring K80®

10.333.3280.0

Art.Nr. 10.333.3280.0

Zubehör | Verschleißlehren

● Verschleißlehre K80®

20.600.122-SET

Art.Nr. 20.600.122-SET

Zubehör | Wartungszubehör

● Hochleistungsschmierstoff Karton (12 Stk.)

20.600.123

Art.Nr. 20.600.123

Zubehör | Wartungszubehör

● Wartungsbox K80® / K50

20.600.125

Art.Nr. 20.600.125

Zubehör | Wartungszubehör

● Handhebelfettpresse

02.481.329-A02

Art.Nr. 02.481.329-A02

Zubehör | Verriegelungen

K80® Zug-Kugelkupplung System

Bohrbild (mm): 120x70

Bohrung / Gewinde: M16

Verriegelung: K80® Manuell

02.481.373-A02

Art.Nr. 02.481.373-A02

Komponenten und Sonderlösungen | Schraubaufsätze & Retrokits

Zugpendel Cat. 3 (38mm Bolzen)

Bohrbild (mm): 120x70

Bohrung / Gewinde: M16

02.481.374-A02

Art.Nr. 02.481.374-A02

Komponenten und Sonderlösungen | Schraubaufsätze & Retrokits

Zugpendel Cat. 4 (50mm Bolzen)

Bohrbild (mm): 120x70

Bohrung / Gewinde: M16

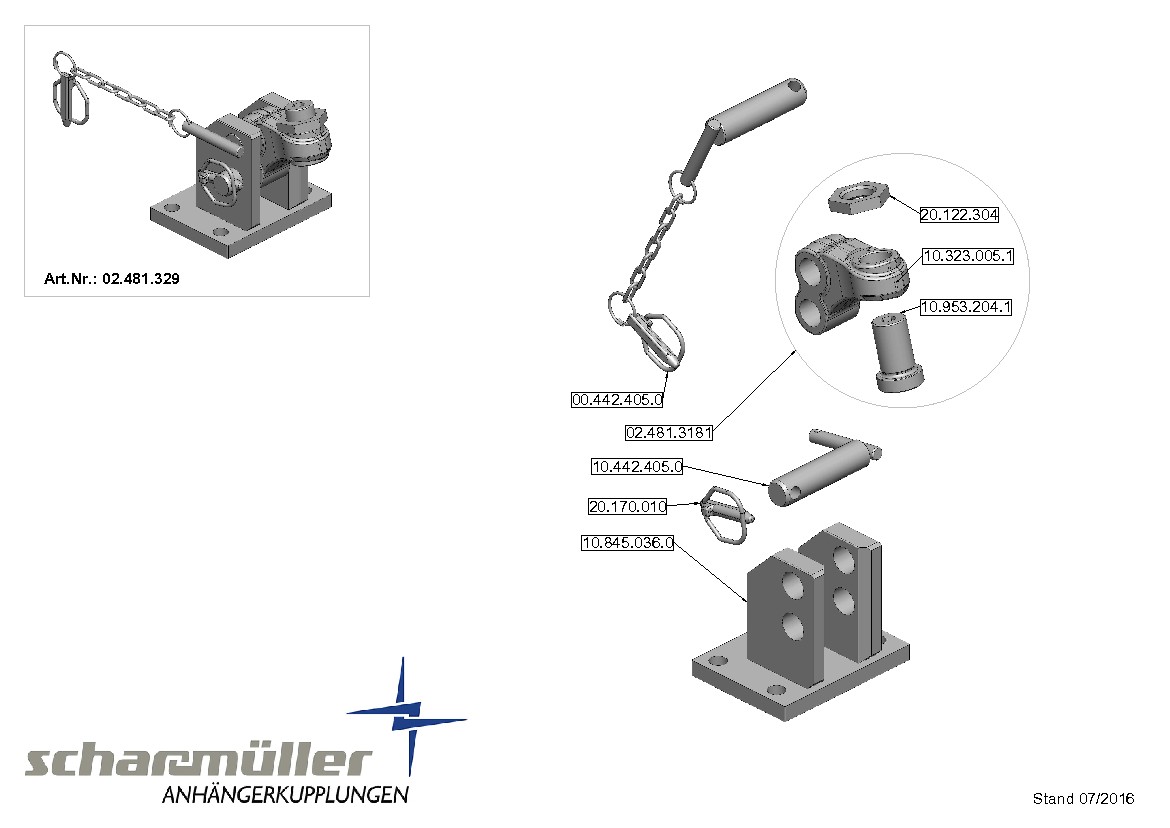

Ersatzteile

00.442.405.0

Art.Nr. 00.442.405.0

Verriegelungsbolzen mit Kette

● 25x100

02.481.3181

Art.Nr. 02.481.3181

Niederhalter

Neigung: 15°

10.442.405.0

Art.Nr. 10.442.405.0

Absteckbolzen

● 25x100

10.953.204.1

Art.Nr. 10.953.204.1

Einstellschraube

● M30x2

20.105.051

Art.Nr. 20.105.051

Schraube

● M10x40-SK-8.8

20.105.099

Art.Nr. 20.105.099

Schraube

● M16x90-SK-8.8

20.120.161

Art.Nr. 20.120.161

Stopmutter

● M16

20.122.304

Art.Nr. 20.122.304

Mutter

● M30x2

Verriegelung K80® 120x70 verstärkt
