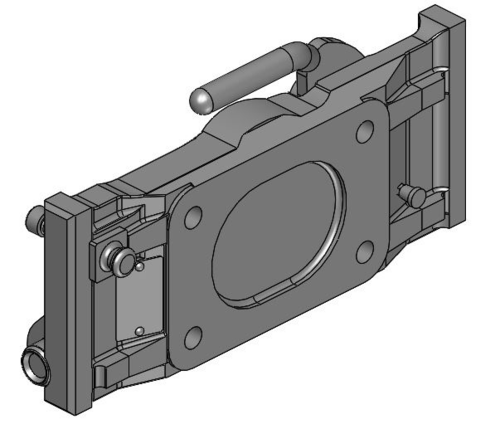

Lagerböcke | vorbereitet Zugpendel | Art.Nr. 00.103.71.1-A01

Details:
Verbindungstyp Zugzapfen (Pitonfix)
Einbaumaß JSV-Scharmüller (325/25/26)
Bauartgenehmigung   e1 D 0148, N 3058
Typ 278
Max. Zul. D-Wert (kN) 48,8
Max. Zul. Stützlast (kg) 2000
Verriegelung Pitonfix Manuell
Farbe   Schwarz-Grundiert
Geeignete Schlepper/Traktoren
Lindner:Geotrac: 100, 103, 104ep, 50, 60, 63, 64, 64ep, 65, 70, 73, 74, 74ep, 75, 80, 83, 84ep, 84ep Pro, 85, 93, 94, 94ep;
  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Passende Produkte

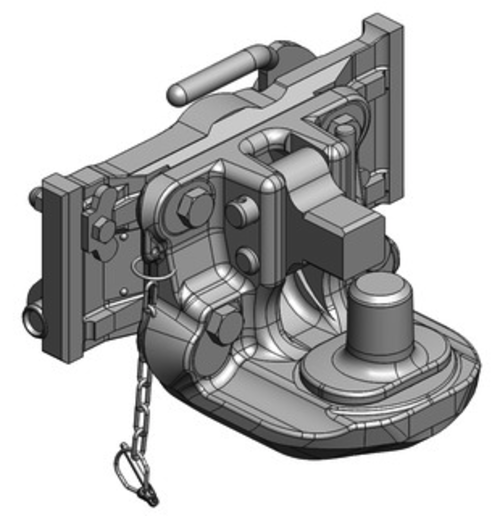

05.6325.10-A02

Art.Nr. 05.6325.10-A02

Einsätze für Lagerböcke

Zugzapfen (Pitonfix)

Einbaumaß JSV-Scharmüller (325/25/26)

Ausladung (mm): 167

Max. Zul. D-Wert (kN): 83,9

Max. Zul. Stützlast (kg): 2000

● Höhenverstellbar mit Handgriff

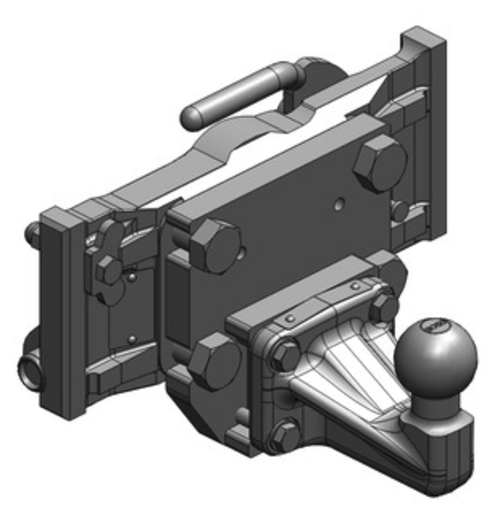

05.6325.33-A02

Art.Nr. 05.6325.33-A02

Einsätze für Lagerböcke

K80® Zug-Kugelkupplung System

Einbaumaß JSV-Scharmüller (325/25/26)

Ausladung (mm): 177

Max. Zul. D-Wert (kN): 83,9

Max. Zul. Stützlast (kg): 2000

● Höhenverstellbar mit Handgriff

05.7325.03-A02

Art.Nr. 05.7325.03-A02

Einsätze für Lagerböcke

ISO 50 (PKW)

Einbaumaß JSV-Scharmüller (325/25/26)

Ausladung (mm): 180

Max. Zul. D-Wert (kN): 31

Max. Zul. Stützlast (kg): 250

● Höhenverstellbar mit Handgriff

05.7325.05-A02

Art.Nr. 05.7325.05-A02

Einsätze für Lagerböcke

ISO 50 (PKW)

Einbaumaß JSV-Scharmüller (325/25/26)

Ausladung (mm): 160

Max. Zul. D-Wert (kN): 31

Max. Zul. Stützlast (kg): 250

● Kuppelpunkt 10cm tiefer

● Höhenverstellbar mit Handgriff

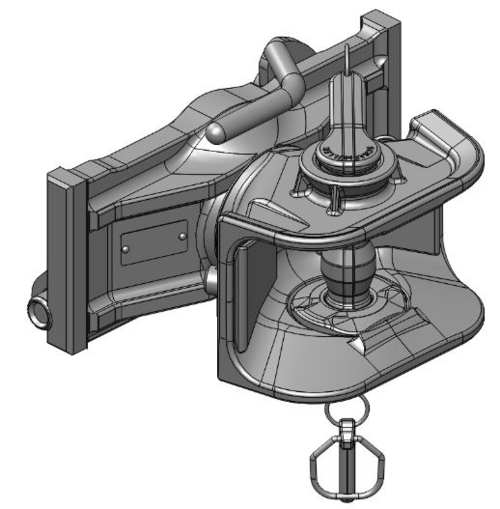

05.3251.021-A02

Art.Nr. 05.3251.021-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (31mm)

Einbaumaß JSV-Scharmüller (325/25/26)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2500

05.3251.321-A02

Art.Nr. 05.3251.321-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (31mm)

Einbaumaß JSV-Scharmüller (325/25/26)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2500

● Fernbedienungsvorbereitung für Scharmüller

05.3253.321-A02

Art.Nr. 05.3253.321-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (38mm)

Einbaumaß JSV-Scharmüller (325/25/26)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2500

● Fernbedienungsvorbereitung für Scharmüller

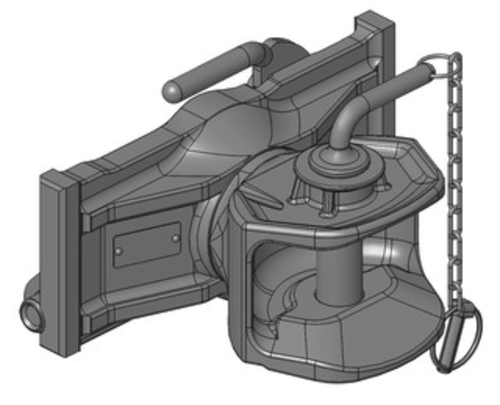

05.3255.01-A02

Art.Nr. 05.3255.01-A02

Zugmäuler | Standard mit Adapterplatte

nicht selbsttätige Bolzenkupplung (31mm)

Einbaumaß JSV-Scharmüller (325/25/26)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2500

05.3255.06-A02

Art.Nr. 05.3255.06-A02

Zugmäuler | Standard mit Adapterplatte

nicht selbsttätige Bolzenkupplung CHS (38mm)

Einbaumaß JSV-Scharmüller (325/25/26)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2000
