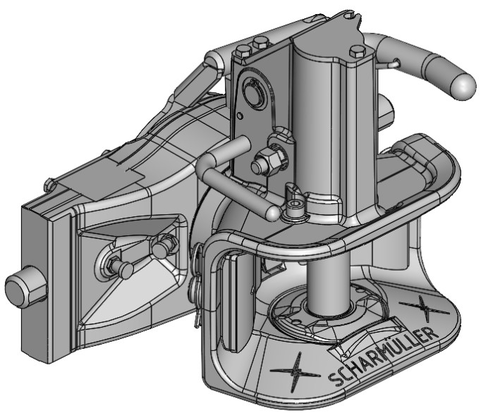

Lagerböcke | Lenkkugel K80® EAMS | Art.Nr. 80.159.81.0-A17

Details:
Verbindungstyp K80® Zug-Kugelkupplung System
Einbaumaß Scharmüller S32 (330/25/32)
Max. Zul. D-Wert (kN) 102,4
Max. Zul. Stützlast (kg) 4000
Verriegelung K80® Manuell
Messbereich Winkelmessung
Farbe   JD-Grün
Downloads:
Wartungsanleitung.pdf
Geeignete Schlepper/Traktoren
John Deere:8030: 8130, 8230, 8330, 8430, 8530; 8R (Tier 3A): 8225, 8245, 8270, 8295, 8320, 8345; 8R (Tier 3B): 8235, 8260, 8285, 8310, 8335, 8360;
  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Passende Produkte

03.6330.44-A02

Art.Nr. 03.6330.44-A02

Einsätze für Lagerböcke | Einsätze

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 155

Verriegelung: K80® Manuell

Max. Zul. D-Wert (kN): 83,9

Max. Zul. Stützlast (kg): 2000

● für Untenanhängung mit Weitwinkelgelenkwellen-Betrieb

● Absteckbar mit Bolzen

05.6330.16-A02

Art.Nr. 05.6330.16-A02

Einsätze für Lagerböcke | Einsätze

Zugzapfen (Pitonfix)

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 67

Verriegelung: Pitonfix Manuell

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

● Absteckbar mit Bolzen

05.6330.51-A02

Art.Nr. 05.6330.51-A02

Einsätze für Lagerböcke | Einsätze

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 57

Verriegelung: K80® Manuell

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 4000

● Absteckbar mit Bolzen

05.6330.55-A02

Art.Nr. 05.6330.55-A02

Einsätze für Lagerböcke | Einsätze

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 75

Verriegelung: K80® Manuell

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 3000

● Höhenverstellbar mit Handgriff

05.6330.61-A02

Art.Nr. 05.6330.61-A02

Einsätze für Lagerböcke | Einsätze

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 153

Verriegelung: K80® Automatik

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

● Höhenverstellbar mit Handgriff

05.6330.70-A02

Art.Nr. 05.6330.70-A02

Einsätze für Lagerböcke | Einsätze

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 135

Verriegelung: K80® Manuell

Max. Zul. D-Wert (kN): 120,2

Max. Zul. Stützlast (kg): 4000

● Höhenverstellbar mit Handgriff

07.6330.32-A02

Art.Nr. 07.6330.32-A02

Einsätze für Lagerböcke | Einsätze

Zugzapfen (Pitonfix)

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 155

Verriegelung: Pitonfix Manuell

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

● Höhenverstellbar mit Handgriff

07.6330.42-A02

Art.Nr. 07.6330.42-A02

Einsätze für Lagerböcke | Einsätze

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 155

Verriegelung: K80® Manuell

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

● Höhenverstellbar mit Handgriff

07.7330.04-A02

Art.Nr. 07.7330.04-A02

Einsätze für Lagerböcke | Einsätze

ISO-50 (PKW)

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 167

Max. Zul. D-Wert (kN): 31

Max. Zul. Stützlast (kg): 250

● Höhenverstellbar mit Handgriff

07.7330.05-A02

Art.Nr. 07.7330.05-A02

Einsätze für Lagerböcke | Einsätze

ISO-50 (PKW)

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 147

Max. Zul. D-Wert (kN): 31

Max. Zul. Stützlast (kg): 250

● Kuppelpunkt 10cm tiefer

● Höhenverstellbar mit Handgriff

03.7330.60-A02

Art.Nr. 03.7330.60-A02

Einsätze für Lagerböcke | Adapterplatten

Einbaumaß Scharmüller S32 (330/25/32)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2000

03.7330.65-A02

Art.Nr. 03.7330.65-A02

Einsätze für Lagerböcke | Adapterplatten

Einbaumaß Scharmüller S32 (330/25/32)

Bohrbild (mm): 140x80

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 83,9

Max. Zul. Stützlast (kg): 2000

03.7330.66-A02

Art.Nr. 03.7330.66-A02

Einsätze für Lagerböcke | Adapterplatten

Einbaumaß Scharmüller S32 (330/25/32)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 112

Max. Zul. Stützlast (kg): 1000

Genehmigungsstatus: ECE-55R

07.7330.52-A02

Art.Nr. 07.7330.52-A02

Einsätze für Lagerböcke | Adapterplatten

Einbaumaß Scharmüller S32 (330/25/32)

Bohrbild (mm): 140x80

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 3000

85.6330.70-A02

Art.Nr. 85.6330.70-A02

Einsätze für Lagerböcke | EAMS Lenkkugel K80® (f. Elektronische Zwangslenkung)

K80® Zug-Kugelkupplung System

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 135

Verriegelung: K80® Manuell

Max. Zul. D-Wert (kN): 120,2

Max. Zul. Stützlast (kg): 4000

● Höhenverstellbar mit Handgriff

Messbereich: Winkelmessung

03.3301.221-A02

Art.Nr. 03.3301.221-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (31mm)

Einbaumaß Scharmüller S32 (330/25/32)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2000

03.3303.221-A02

Art.Nr. 03.3303.221-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (38mm)

Einbaumaß Scharmüller S32 (330/25/32)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2000

03.3305.011-A02

Art.Nr. 03.3305.011-A02

Zugmäuler | Standard mit Adapterplatte

nicht selbsttätige Bolzenkupplung (31mm)

Einbaumaß Scharmüller S32 (330/25/32)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2000

03.3305.06-A02

Art.Nr. 03.3305.06-A02

Zugmäuler | Standard mit Adapterplatte

nicht selbsttätige Bolzenkupplung CHS (38mm)

Einbaumaß Scharmüller S32 (330/25/32)

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2000

03.3306.031-A02

Art.Nr. 03.3306.031-A02

Zugmäuler | Standard mit Adapterplatte

nicht selbsttätige Bolzenkupplung Cuna Cat. D2 (43mm)

Einbaumaß Scharmüller S32 (330/25/32)

Nur in Italien verwendbar

Max. Zul. D-Wert (kN): 73,6

Max. Zul. Stützlast (kg): 2000

03.3307.031-A02

Art.Nr. 03.3307.031-A02

Zugmäuler | Standard mit Adapterplatte

nicht selbsttätige Bolzenkupplung Cuna Cat. D3 (50mm)

Einbaumaß Scharmüller S32 (330/25/32)

Nur in Italien verwendbar

Max. Zul. D-Wert (kN): 73,6

Max. Zul. Stützlast (kg): 2500

03.3308.031-A02

Art.Nr. 03.3308.031-A02

Zugmäuler | Standard mit Adapterplatte

nicht selbsttätige Bolzenkupplung Cuna Cat. C (28mm)

Einbaumaß Scharmüller S32 (330/25/32)

Nur in Italien verwendbar

Max. Zul. D-Wert (kN): 64

Max. Zul. Stützlast (kg): 1500

07.3301.291-A02

Art.Nr. 07.3301.291-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (31mm)

Einbaumaß Scharmüller S32 (330/25/32)

Max. Zul. D-Wert (kN): 120,2

Max. Zul. Stützlast (kg): 2000

07.3303.221-A02

Art.Nr. 07.3303.221-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (38mm)

Einbaumaß Scharmüller S32 (330/25/32)

Max. Zul. D-Wert (kN): 97,1

Max. Zul. Stützlast (kg): 2000

07.3303.291-A02

Art.Nr. 07.3303.291-A02

Zugmäuler | Standard mit Adapterplatte

selbsttätige Bolzenkupplung CH-I (38mm)

Einbaumaß Scharmüller S32 (330/25/32)

Max. Zul. D-Wert (kN): 120,2

Max. Zul. Stützlast (kg): 2000

07.3301.50-A02

Art.Nr. 07.3301.50-A02

Zugmäuler | Automatisiert

selbsttätige Bolzenkupplung CH-I (31mm)

Einbaumaß Scharmüller S32 (330/25/32)

Ausladung (mm): 136

Verriegelung: Automatisiert

Max. Zul. D-Wert (kN): 120,2

Max. Zul. Stützlast (kg): 2000

Zubehör

10.730.800.0

Art.Nr. 10.730.800.0

Zubehör | Abdeckkappen Schaumstoffringe

● Abdeckkappe K80®

20.412.000

Art.Nr. 20.412.000

Zubehör | Abdeckkappen Schaumstoffringe

● Schaumstoffring K80®

10.333.3280.0

Art.Nr. 10.333.3280.0

Zubehör | Verschleißlehren

● Verschleißlehre K80®

20.600.122-SET

Art.Nr. 20.600.122-SET

Zubehör | Wartungszubehör

● Hochleistungsschmierstoff Karton (12 Stk.)

20.600.123

Art.Nr. 20.600.123

Zubehör | Wartungszubehör

● Wartungsbox K80® / K50

20.600.125

Art.Nr. 20.600.125

Zubehör | Wartungszubehör

● Handhebelfettpresse
