für Traktoren mit Lagerbock oder Zugpendelrahmen ab Werk

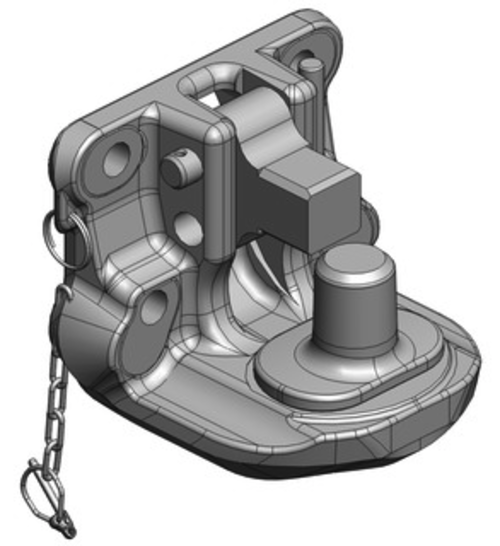

Komponenten und Sonderlösungen | Kupplungswinkel | Art.Nr. 00.671.04.0-A02
| Details: | |
|---|---|
| Verbindungstyp | Zugzapfen (Pitonfix) |
| Montageanleitung | e1 00333 ND, e4 D 0196, M 9668 |
| Typ | 671000 |
| Max. Zul. D-Wert (kN) | 89,3 |
| Max. Zul. Stützlast (kg) | 3000 |
| Bohrbild (mm) | 140x80 |
| Bohrung / Gewinde | M20 |
| Bohrbildlöcher | 4 |
| Schwenkwinkel | 20° |
- Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.
Zubehör

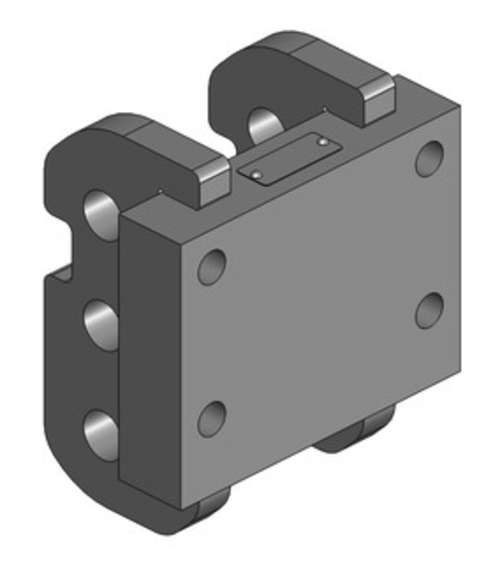

Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Scharmüller S32 (255/25/32)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Cramer (293/22/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Scharmüller S32 (295/25/32)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Archetti (310/22/28)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Fendt (311/22/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Carpenfer (320/22/29)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Orlandi/Grassi (320/25/38)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Sauermann (320/30/20)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 3000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Scharmüller S32 (330/25/32)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Pronar Belarus (331/23/33)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Orlandi/Grassi (333/25/38)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß JSV-Scharmüller (325/25/26)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Fendt (311/22/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß JSV-Scharmüller (325/25/26)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Fendt (330/25/32)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Cramer (309/22/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 3000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Orlandi/Grassi (310/25/38)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 83,9
Max. Zul. Stützlast (kg): 2000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß CBM (314/20/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 3000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Cramer (322/22/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 3000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß CBM (330/20/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 3000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Scharmüller S32 (330/25/32)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 3000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Cramer (335/22/30)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 3000
Einsätze für Lagerböcke | Adapterplatten
Einbaumaß Scharmüller S32 (390/25/32)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 97,1
Max. Zul. Stützlast (kg): 3000
Zubehör | Anschweißplatten
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Bohrbildlöcher: 4
Flanschausrichtung: Vertikal
Montage-Positionen: 1

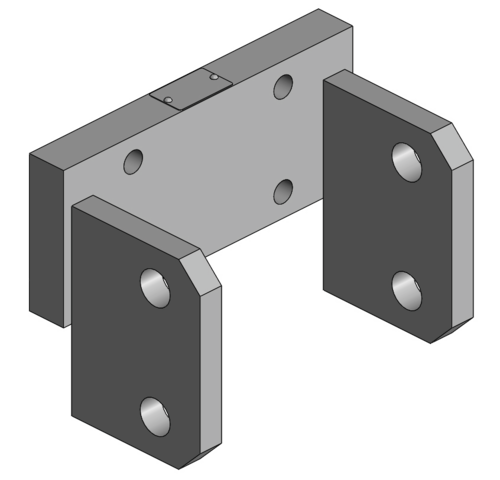

Komponenten und Sonderlösungen | Konsolen für Traktoren / Anhänger
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Lochabstand (mm): 146
Bohrung Ø (mm): 28,5
Komponenten und Sonderlösungen | Konsolen für Traktoren / Anhänger
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Lochabstand (mm): 141
Bohrung Ø (mm): 32,5
Konsolen Weite innen (mm): 115
Komponenten und Sonderlösungen | Konsolen für Traktoren / Anhänger
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Lochabstand (mm): 98
Bohrung Ø (mm): 28
Konsolen Weite innen (mm): 215
Komponenten und Sonderlösungen | Konsolen für Traktoren / Anhänger
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Lochabstand (mm): 100
Bohrung Ø (mm): 26
Konsolen Weite innen (mm): 85
Komponenten und Sonderlösungen | Konsolen für Traktoren / Anhänger
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Lochabstand (mm): 129
Bohrung Ø (mm): 25
Konsolen Weite innen (mm): 98
Komponenten und Sonderlösungen | Konsolen für Traktoren / Anhänger
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Lochabstand (mm): 129
Bohrung Ø (mm): 25
Konsolen Weite innen (mm): 148
Komponenten und Sonderlösungen | Konsolen für Traktoren / Anhänger
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Lochabstand (mm): 58
Bohrung Ø (mm): 25
Konsolen Weite innen (mm): 86
