Einsätze für Lagerböcke | Einsätze | Art.Nr. 05.6330.55-A02

Details:
Verbindungstyp K80® Zug-Kugelkupplung System
Einbaumaß Scharmüller S32 (330/25/32)
Montageanleitung   E1 147R 000003D
Typ 633055
Max. Zul. D-Wert (kN) 82,4
Max. Zul. Stützlast (kg) 3000
Ausladung (mm) 75
Höhe Adapterplatte (mm) 150
Verriegelung K80® Manuell
● Höhenverstellbar mit Handgriff
Downloads:
Wartungsanleitung.pdf
Farbenvarianten:
Art.Nr. Farbe
05.6330.55-A02 Schwarz Auf Anfrage
05.6330.55-A17 JD-Grün Auf Anfrage
Beschreibung

● passend für Scharmüller Lagerböcke
● Bei Fremdherstellern Freiraum von mind. 44 mm (Zapfwellenstummel und Spannstange zu Bolzenmitte) prüfen

  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Passende Produkte

00.520.70.0

Art.Nr. 00.520.70.0

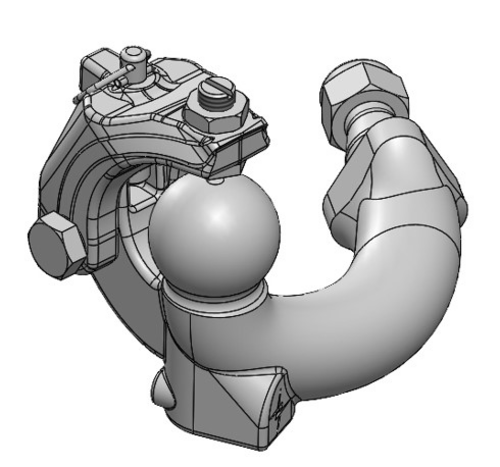

Zwangslenkungsteile | Für K80®-Kugeleinsätze

K50 Zwangslenkungs-Anbausystem Scharmüller

● für Fahrtrichtung rechts

Distanz K80® zu K50 (mm): 250

● zugelassen für Lenkkräfte bis 20kN (2to)

00.520.71.0

Art.Nr. 00.520.71.0

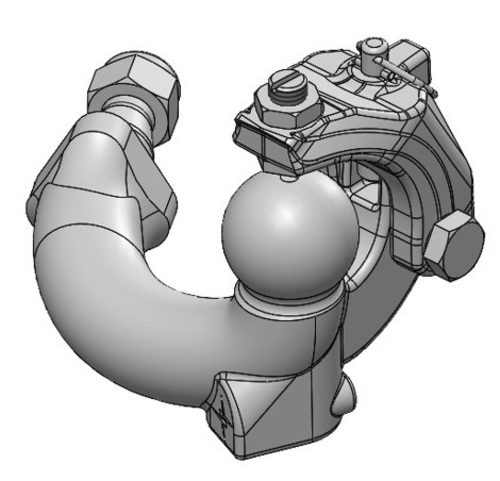

Zwangslenkungsteile | Für K80®-Kugeleinsätze
