für Traktoren mit Lagerbock oder Zugpendelrahmen ab Werk
Einsätze für Lagerböcke | Adapterplatten | Art.Nr. 07.7330.52-A02
| Details: | |
|---|---|
| Einbaumaß Scharmüller S32 | (330/25/32) |
| Montageanleitung | e4 D 0200, M 9717 |
| Typ | 373304 |
| Max. Zul. D-Wert (kN) | 89,3 |
| Max. Zul. Stützlast (kg) | 3000 |
| Bohrbild (mm) | 140x80 |
| Bohrung / Gewinde | M20 |
| Bohrbildlöcher | 4 |
| Höhe Adapterplatte (mm) | 150 |
| ● Höhenverstellbar mit Handgriff | |
- Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.
Zubehör
Zugmäuler | Flansch Ausführungen
nicht selbsttätige Bolzenkupplung CHS (38mm)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2000
Genehmigungsstatus: 89/173/EWG
Zugmäuler | Flansch Ausführungen
nicht selbsttätige Bolzenkupplung CHS (32mm)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2500
Genehmigungsstatus: VO (EU) 2015/208
Zugmäuler | Flansch Ausführungen

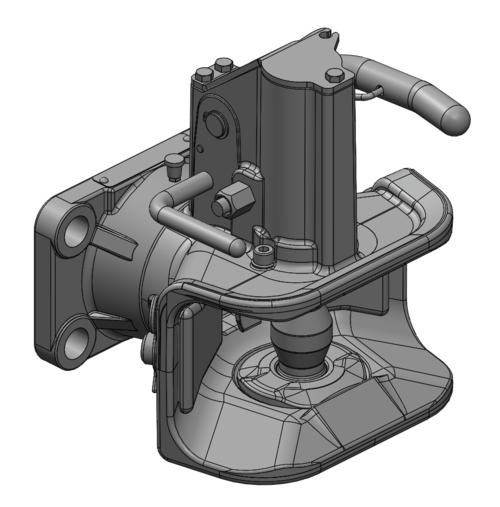

selbsttätige Bolzenkupplung CH-I (31mm)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2000
Zugmäuler | Flansch Ausführungen
selbsttätige Bolzenkupplung A11 (38mm)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2500
Zugmäuler | Flansch Ausführungen

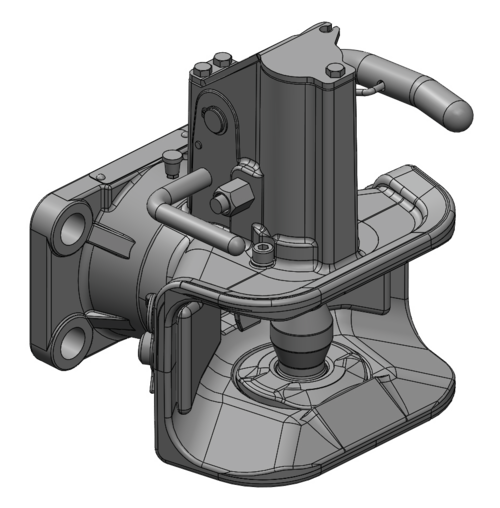

selbsttätige Bolzenkupplung CH-I (38mm)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2000
● Fernbedienungsvorbereitung für Fremdhersteller
Zugmäuler | Flansch Ausführungen
nicht selbsttätige Bolzenkupplung (31mm)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2500
Komponenten und Sonderlösungen | ISO-50 PKW-Kupplungen
ISO-50 (PKW)
Schlussquerträger (Schlussquerträger/Scharmüller/Q64)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Länge (mm): 567
Bohrung Ø (mm): 21
Komponenten und Sonderlösungen | ISO-50 PKW-Kupplungen
ISO-50 (PKW)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Ausladung (mm): 413
Komponenten und Sonderlösungen | Kupplungswinkel
K80® Zug-Kugelkupplung System
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Schwenkwinkel : 30°
Komponenten und Sonderlösungen | Kupplungswinkel
K80® Zug-Kugelkupplung System
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Schwenkwinkel : 40°
Komponenten und Sonderlösungen | Kupplungswinkel
Zugzapfen (Pitonfix)
Bohrbild (mm): 140x80
Bohrung / Gewinde: M20
Schwenkwinkel : 20°
