für Traktoren mit Lagerbock oder Zugpendelrahmen ab Werk
Einsätze für Lagerböcke | Adapterplatten | Art.Nr. 03.7330.66-A02
| Details: | |
|---|---|
| Einbaumaß Scharmüller S32 | (330/25/32) |
| Montageanleitung | E1 147R 000050D, E1 55R-02 3187 |
| Typ | 132080 |
| Max. Zul. D-Wert (kN) | 112 |
| Max. Zul. Stützlast (kg) | 1000 |
| Max. Zul. Dc-Wert (kN) | 106 |
| Max. Zul. V-Wert (kN) | 45,6 |
| Bohrbild (mm) | 160x100 |
| Bohrung / Gewinde | M20 |
| Bohrbildlöcher | 4 |
| Höhe Adapterplatte (mm) | 160 |
| ● Höhenverstellbar mit Handgriff | |
| Genehmigungsstatus | ECE-55R |
Farbe  | Schwarz | ||
- Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.
Zubehör

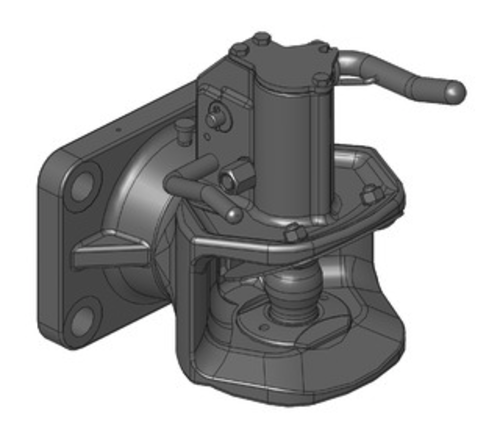

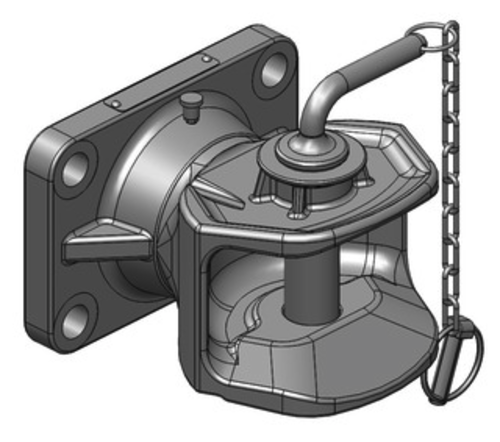

Zugmäuler | Flansch Ausführungen

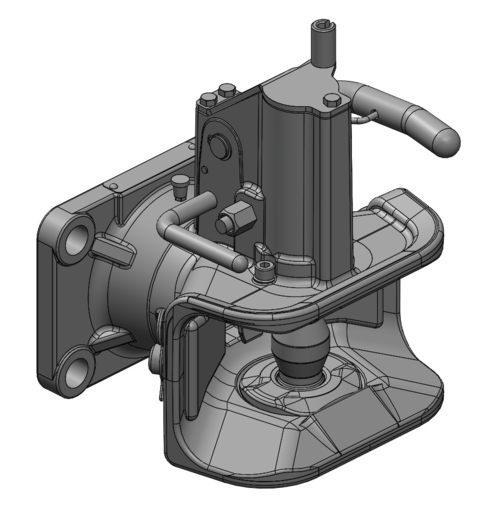

selbsttätige Bolzenkupplung CH-I (31mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 102,4
Max. Zul. Stützlast (kg): 2000
Genehmigungsstatus: ABG Allgemeine Bauartgenehmigung
Zugmäuler | Flansch Ausführungen
selbsttätige Bolzenkupplung CH-I (31mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 102,4
Max. Zul. Stützlast (kg): 2000
Genehmigungsstatus: VO (EU) 2015/208
Zugmäuler | Flansch Ausführungen
selbsttätige Bolzenkupplung A11 (38mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 2500

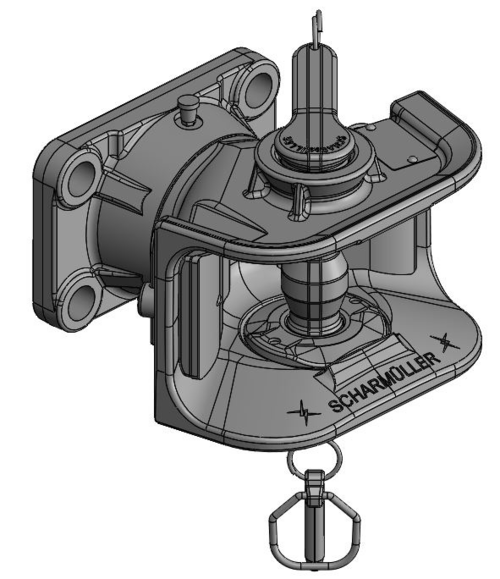

Zugmäuler | Flansch Ausführungen
selbsttätige Bolzenkupplung CH-I (38mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 102,4
Max. Zul. Stützlast (kg): 2000
Genehmigungsstatus: ABG Allgemeine Bauartgenehmigung
Zugmäuler | Flansch Ausführungen
selbsttätige Bolzenkupplung CH-I (38mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 102,4
Max. Zul. Stützlast (kg): 2000
Genehmigungsstatus: VO (EU) 2015/208

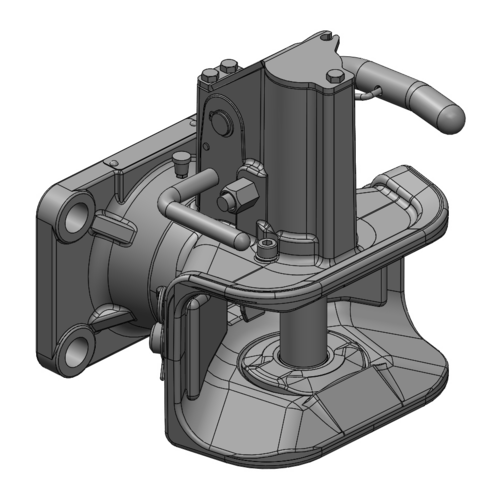

Zugmäuler | Flansch Ausführungen
selbsttätige Bolzenkupplung CH-I (38mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 102,4
Max. Zul. Stützlast (kg): 2000
● Fernbedienungsvorbereitung für Fremdhersteller
Genehmigungsstatus: ABG Allgemeine Bauartgenehmigung

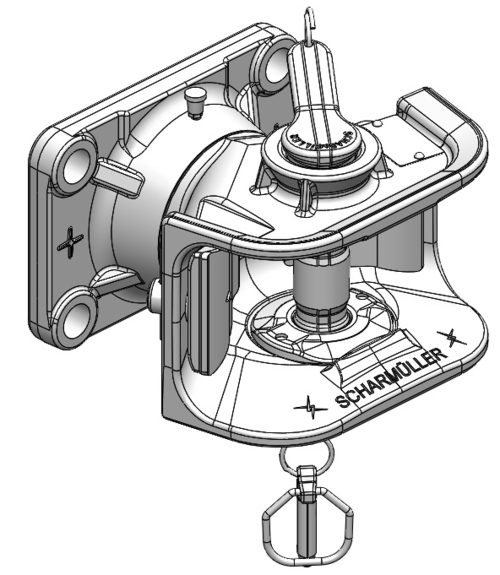

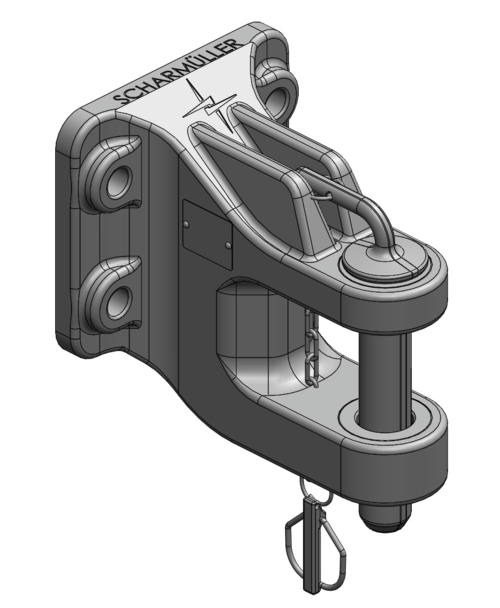

Zugmäuler | Flansch Ausführungen
nicht selbsttätige Bolzenkupplung (31mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2500

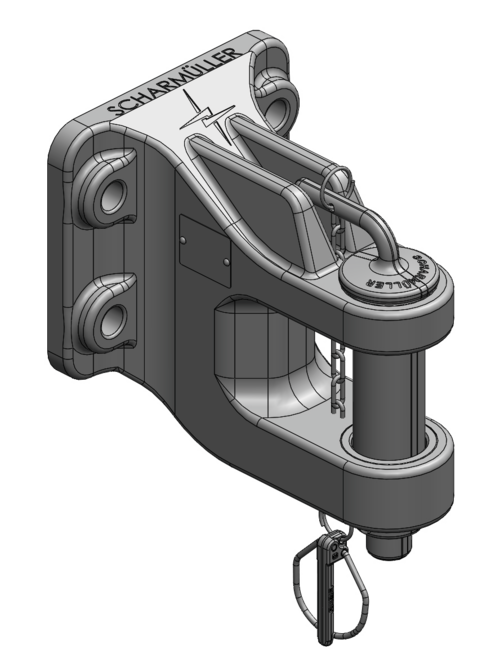

Zugmäuler | Flansch Ausführungen
nicht selbsttätige Bolzenkupplung CHS (38mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 89,3
Max. Zul. Stützlast (kg): 2000
Genehmigungsstatus: 89/173/EWG
Zugmäuler | Flansch Ausführungen
nicht selbsttätige Bolzenkupplung CHS (32mm)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 82,4
Max. Zul. Stützlast (kg): 2500
Genehmigungsstatus: VO (EU) 2015/208
Zugmäuler | Flansch Ausführungen
Zugpendel Cat. 3 (38mm Bolzen)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 120,2
Max. Zul. Stützlast (kg): 3000
Zugmäuler | Flansch Ausführungen
Zugpendel Cat. 4 (50mm Bolzen)
Bohrbild (mm): 160x100
Bohrung / Gewinde: M20
Max. Zul. D-Wert (kN): 120
Max. Zul. Stützlast (kg): 3000

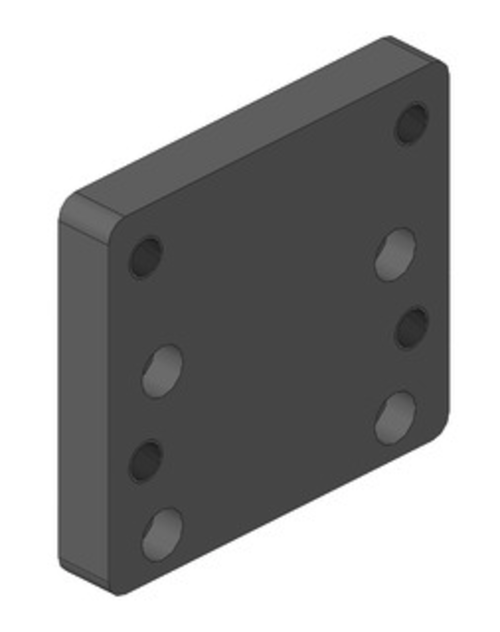

Zubehör | Anschraubplatten
Bohrbild (mm): 160x100
Bohrbild Von-Auf: 140x80 auf 160x100
Bohrung / Gewinde: M20
Bohrbildlöcher: 4xM16 / 4xM20
