Einsätze für Lagerböcke | Adapterplatten | Art.Nr. 03.7330.60-A02

Details:
Einbaumaß Scharmüller S32 (330/25/32)
Bauartgenehmigung   Einzelgutachten
Typ 373306
Max. Zul. D-Wert (kN) 89,3
Max. Zul. Stützlast (kg) 2000
Bohrbild (mm) 160x100
Bohrung / Gewinde M20
Bohrbildlöcher 4
Höhe Adapterplatte (mm) 120
● Höhenverstellbar mit Handgriff
Farbe   Schwarz
  • Weitere technische (Kombinations) Werte sind der Montage- und Betriebsanleitung zu entnehmen.
    Darstellungen nur symbolisch | Irrtümer und Fehler vorbehalten.

Zubehör

05.1601.021-A02

Art.Nr. 05.1601.021-A02

Zugmäuler | Flanschausführungen

selbsttätige Bolzenkupplung CH-I (31mm)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2000

05.1603.02-A02

Art.Nr. 05.1603.02-A02

Zugmäuler | Flanschausführungen

selbsttätige Bolzenkupplung A11 (38mm)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2500

05.1603.021-A02

Art.Nr. 05.1603.021-A02

Zugmäuler | Flanschausführungen

selbsttätige Bolzenkupplung CH-I (38mm)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2000

05.1603.221-A02

Art.Nr. 05.1603.221-A02

Zugmäuler | Flanschausführungen

selbsttätige Bolzenkupplung CH-I (38mm)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2000

● Fernbedienungsvorbereitung für Fremdhersteller

05.1605.01-A02

Art.Nr. 05.1605.01-A02

Zugmäuler | Flanschausführungen

nicht selbsttätige Bolzenkupplung (31mm)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 82,4

Max. Zul. Stützlast (kg): 2500

05.1606.06-A02

Art.Nr. 05.1606.06-A02

Zugmäuler | Flanschausführungen

nicht selbsttätige Bolzenkupplung CHS (38mm)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2000

05.1616.00-A90

Art.Nr. 05.1616.00-A90

Zugmäuler | Flanschausführungen

Zugpendel Cat. 3 (38mm Bolzen)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 120,2

Max. Zul. Stützlast (kg): 3000

05.1617.00-A90

Art.Nr. 05.1617.00-A90

Zugmäuler | Flanschausführungen

Zugpendel Cat. 4 (50mm Bolzen)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 120

Max. Zul. Stützlast (kg): 3000

05.5094.01-A02

Art.Nr. 05.5094.01-A02

Zugmäuler | Flanschausführungen

selbsttätige Bolzenkupplung CH-I (38mm)

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Max. Zul. D-Wert (kN): 89,3

Max. Zul. Stützlast (kg): 2000

00.645.19.0

Art.Nr. 00.645.19.0

Zubehör | Anschraubplatten

Bohrbild (mm): 160x100

Bohrbild Von-Auf: 140x80 auf 160x100

Bohrung / Gewinde: M20

Bohrbildlöcher: 4xM16 / 4xM20

00.670.08.1-A02

Art.Nr. 00.670.08.1-A02

Komponenten und Sonderlösungen | Kupplungswinkel

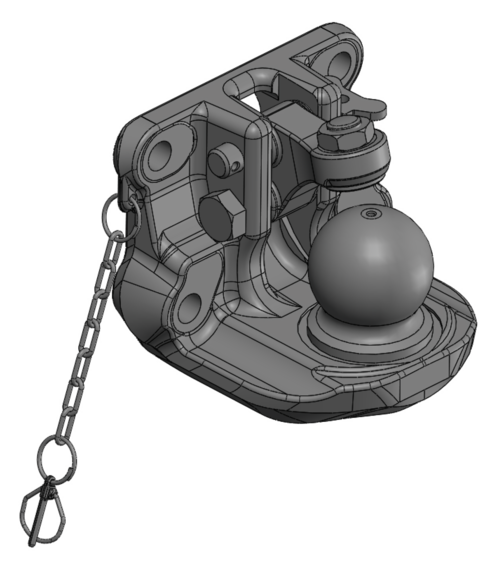

K80® Zug-Kugelkupplung System

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Schwenkwinkel : 30°

30.670.10.1-A02

Art.Nr. 30.670.10.1-A02

Komponenten und Sonderlösungen | Kupplungswinkel

K80® Zug-Kugelkupplung System

Bohrbild (mm): 160x100

Bohrung / Gewinde: M20

Schwenkwinkel : 30°
